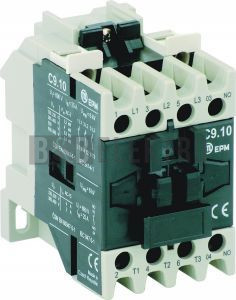

Stykač 9A/230V cívka typ C9.10 3-pólový motorový 3+1 zapínací kontakty EPM
Kód produktu | 14435 |
Ean produktu | 8590206129671 |
Kód výrobce | 111158867000 |
Záruční doba | 2 roky záruka |
Váha | 0,3 Kg |
Spínaná zátěž (W): | 4000 W |
Použití: | spínání motorů |
Počet pólů (celkem): | 3 |
Jmenovité napětí (V): | 230V V |
stykač C9.10 napětí ovládací cívky 220-230V / 50Hz , 3-pólový, 3 hlavní + 1 pomocný spínací kontakt od výrobce EPM
spínaný proud : 9A
Objednávkové číslo: 111158867000
Výkon: 4,0 kW
Ovládací napětí cívky : 220-230 V
Ovládací frekvence: 50 Hz
Technické parametry :
Impulzní výdržné napětí Uimp [kV] : 8
Údaje pro hlavní obvody:
počet hlavních spínacích kontaktů NO : 3
počet hl. kontaktů NC : 0
Jmenovité izolační napětí Ui [V] : 690
Jmenovitý tepelný proud [A] : 32
Jmenovitý pracovní proud Ie [A] v AC-1 pro 500 V : 25
Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V : 9
Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V : 4,7
Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V : 25
Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V : 12
Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V : 8
Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V : 2,2
Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V : 4
Max. výkon spínaného motoru v AC-3 [kW] pro 500 V : 5,5
Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V : 5,5
Max. výkon spínaného motoru v AC-4 [kW] pro 400 V : 2
Max. výkon spínaného motoru v AC-4 [kW] pro 500 V : 2,5
připojitelný vodič tuhý / slaněný [mm2] : 1-4 / 1-2,5
Údaje pro pomocné obvody
počet pomocných spínacích kontaktů NO : 1
počet pomocných. kontaktů NC : 0
Jmenovité izolační napětí Ui [V] : 690
připojitelný vodič tuhý / slaněný [mm2] : 1-4
Ovládání
ovládací napětí [V] : 220-230
ovládací frevkence [Hz] : 50
Rozměry :
šířka : 45 mm
výška : 78,5 mm
hloubka : 73 mm
Hmotnost : 0,31 kg
Objednávkové číslo: 111158867000
EAN: 8590206129671
