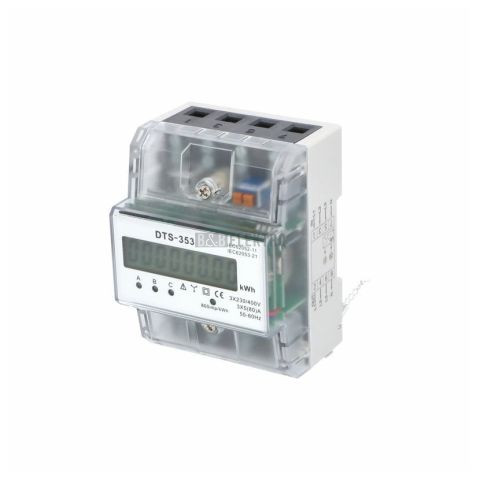

Elektroměr DTS 353-L 80A, 4,5mod., LCD, 3-fáz., 1-tar., podružný 1000883 eleman
Kód produktu | BB047171 |
Ean produktu | 8592847000135 |
Kód výrobce | 1000883 |
Záruční doba | 2 roky záruka |
Váha | 0,4 Kg |
Podružný 3-fázový 1-tarifní digitální elektroměr pro přímé informativní měření DTS 353-L 80A, 4,5modulu s upevněním do rozvaděče na DIN lištu
Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu.
Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 80 A, velký podsvícený LCD displej zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat.
Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení.
Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 76 mm (4,5 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič. Utahovací moment šroubů : svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 2 W. --- Informace o S0 výstupu --- S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení.
Potřebujete znát množství energie, které elektroměr změřil? Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie. Napětí ... <30 V DC Proud... 27 mA Šířka impulzu ... 90 ms
Jmenovitý proud (In) : 5 A
Maximální proud : 80 A
Jmenovité napětí (Un)N-L : 220 - 230 V
Jmenovité napětí (Un)L-L : 380 - 400 V
Frekvenční rozsah : 50 - 60 Hz
Třída přesnosti : B
Polarita : čtyřvodič
Provedení : přímé měření
Elektroměr pro druh energie : činný výkon
Tarifní typ měřidla elektřiny: Jednotný
Impulsní výstup : Elektrický
Druh Impulsu : S0
Typ zobrazení : Digitální
Způsob montáže : Instalace
Šířka vyjádřená počtem modulárních jednotek : 4.5
Počet míst na displeji : 8
Stupeň krytí : IP20
