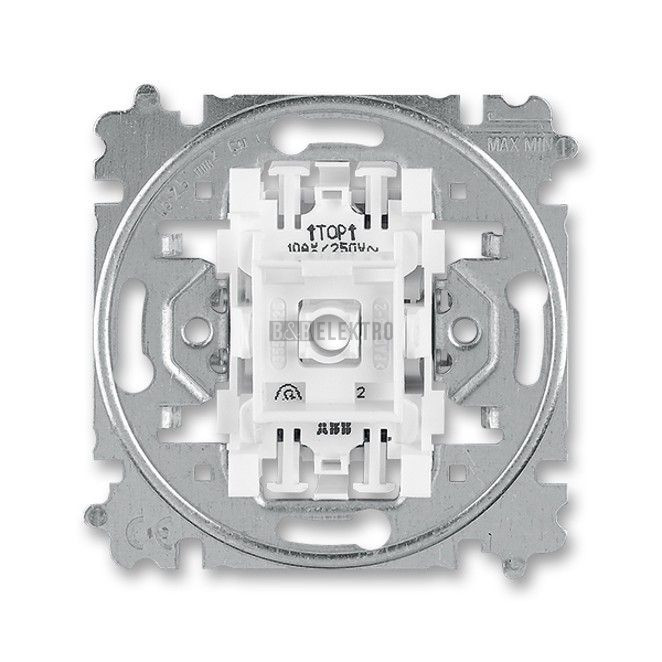

ABB 3559-A01345 spínač ř.1, jednopólový, bezšroubové svorky, přístroj vypínače do sestavy
Kód produktu | 21344 |
Ean produktu | 8595017245602 |
Kód výrobce | 3559-A01345 |
Záruční doba | 2 roky záruka |
Váha | 0,1 Kg |
Způsob montáže: | Montáž do stěny |

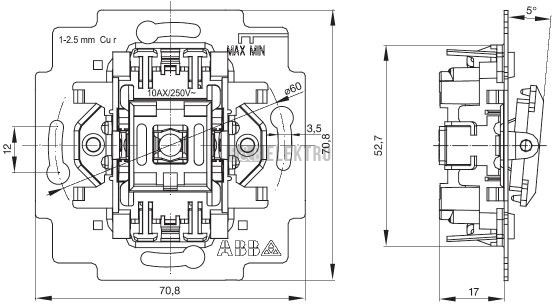

Šířka (mm): | 71 mm |
Výška (mm): | 71 mm |
Ovládání: | Kolébka/tlačítko |
Bezhalogenové: | ne |
Antibakteriální ošetření: | Ne |
Minimální hloubka instalační krabice (mm): | 17 |
Spínací proud zářivek (AX): | 10 |
Druh upevnění: | Šroubová montáž |
Druh připojení: | Bezšroubová svorka |
Řazení: | č.1 |
Počet klapek: | 1 |
Zapojení: | Spínač č.1 - jednopólový spínač |
Hloubka (mm): | 27 mm |
Tlačítkový spínač: | ne |
Povrchová úprava: | Bez ošetření |
Jmenovitý proud (A): | 10 A |
Jmenovité napětí (V): | 250 V |
Montážní hloubka (mm): | 17 |
Krytí (IP): | IP20 |
Mechanismus spínače řazení č.1 patří mezi základní součásti určené pro většinu populárních sérií domácích zařízení ABB. Tento jednopólový spínač je vhodný pro situace, kdy je potřeba ovládat jedno zařízení z jednoho místa. Vyznačuje se jednoduchou instalací a malou hloubkou zabudování.
Parametry mechanismu vypínače č.1 3559-A01345 od ABB:
Tento vypínač od ABB je určený k montáži do montážní krabice. Montáž je usnadněna díky použití bezšroubových svorek. Je kompatibilní s designovými sériemi vypínačů od ABB, včetně modelů Tango, Zoni, Levit, Levit M, Swing a Swing L, Neo a Neo Tech, Time a Time Arbo, Element a Future Linear.
Mechanismus vypínače č.1 od ABB lze také osadit doutnavkami od stejného výrobce.
Fungování vypínače č.1
Vypínač č. 1 je navržen pro maximálně jednoduché zapojení s jedním vstupem a jedním výstupem, bez složitých prvků. Tento typ vypínače se obvykle používá v prostorách, kde je potřeba ovládat jeden nebo více přístrojů z jednoho centrálního místa. Vypínač umožňuje snadné zapnutí a vypnutí připojených zařízení jediným stiskem.
Technické specifikace ABB mechanismu vypínače č.1:
Mechanismus tohoto vypínače je navržen pro práci s jmenovitým proudem 10 A a napětím 230 V AC. Pro instalaci je vhodná např. elektroinstalační krabice typu KU68. K připojení vodičů s průřezem od 1,5 do 2,5 mm, které jsou pevné, jsou určeny bezšroubové svorky.
Při instalaci je nutné dodržet pokyny od výrobce a zajištění, že osoba provádějící montáž je k tomu kvalifikována. Je doporučeno nechat instalaci na kvalifikovaném technikovi s odpovídajícím oprávněním.
