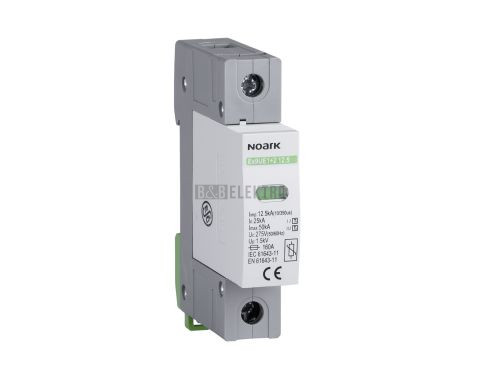

Svodič přepětí Ex9UE1+2 12.5 1P 275 třída 1+2 (B+C) Noark 103332
Svodič přepětí NOARK Ex9UE1+2 12.5 1P 275, typ 1+2 (Třída I+II), 1pólový, 230 V AC, impulsní výbojový proud 12,5 kA, max. svodový proud 50 kA, montáž na DIN lištu, optická signalizace, výměnné moduly, ochrana před přepětím v domovních i průmyslových instalacích.
| Kód produktu | BB078464 |
| Ean produktu | 8592765033338 |
| Kód výrobce | 103332 |
| Záruční doba | 2 roky záruka |
| Váha | 0,2 Kg |
| Způsob montáže: | DIN lišta 35 mm |
| Napěťová ochranná hladina L-N: | 1.5 kV |
| Počet pólů: | 1 |
| Max. průřez pružného vodiče (jemné lanko): | 50 mm |
| Zkušební třída: | Typ 1 a 2 |
| Soustava TN: | Ano |
| Soustava TT: | Ne |
| Maximální trvalé napětí AC: | 275 V |
| Soustava DC: | Ne |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 50 mm |
| Dálková signalizace: | Ne |
| Soustava IT: | Ne |
| Soustava TN-S: | Ne |
| Napěťová ochranná hladina N-PE: | 1.5 kV |
| Konstrukční velikost: | 1 TE |
| Měrná energie: | 156.25 kJ/Ohm |
| Signalizace na přístroji: | Optické |
| Soustava TN-C-S: | Ano |
| Jmenovité napětí AC: | 275 V |
| Bleskový proud (10/350): | 12.5 kA |
| Integrovaná předřazená pojistka: | Ne |
| Koordinovaný vliv ochrany na koncové zařízení: | Ne |
| Soustava TN-C: | Ano |
| Soustava jiná: | Ne |
Svodič přepětí NOARK Ex9UE1+2 12.5 1P 275 je zařízení třídy I+II (typ 1+2), navržené k ochraně jednofázových elektrických instalací před přímými a nepřímými účinky blesku a přechodnými přepětími. Díky výměnným modulům a optické signalizaci stavu je jeho údržba rychlá a jednoduchá.
Technické údaje:
- Typ zařízení: Typ 1+2 (Třída I+II)
- Počet pólů: 1
- Jmenovité napětí (Un): 230 V AC
- Max. trvalé provozní napětí (Uc): 275 V AC
- Impulsní výbojový proud (Iimp): 12,5 kA (10/350 µs)
- Max. svodový proud (Imax): 50 kA (8/20 µs)
- Úroveň ochrany (Up): ≤1,5 kV
- Montáž: DIN lišta 35 mm
- Krytí: IP20
- Průřez vodiče: 1,5–35 mm²
- Výměnné moduly: Ano
- Signalizace stavu: Optická
- Rozměry: 1 modul DIN
- Provozní teplota: -40 °C až +80 °C
- Normy: ČSN EN 61643-11
Výhody:
- Kombinovaná ochrana proti přímým a nepřímým účinkům blesku
- Snadná výměna modulu bez nutnosti demontáže zařízení
- Přehledná optická signalizace stavu
- Kompaktní provedení šetří místo v rozvaděči
