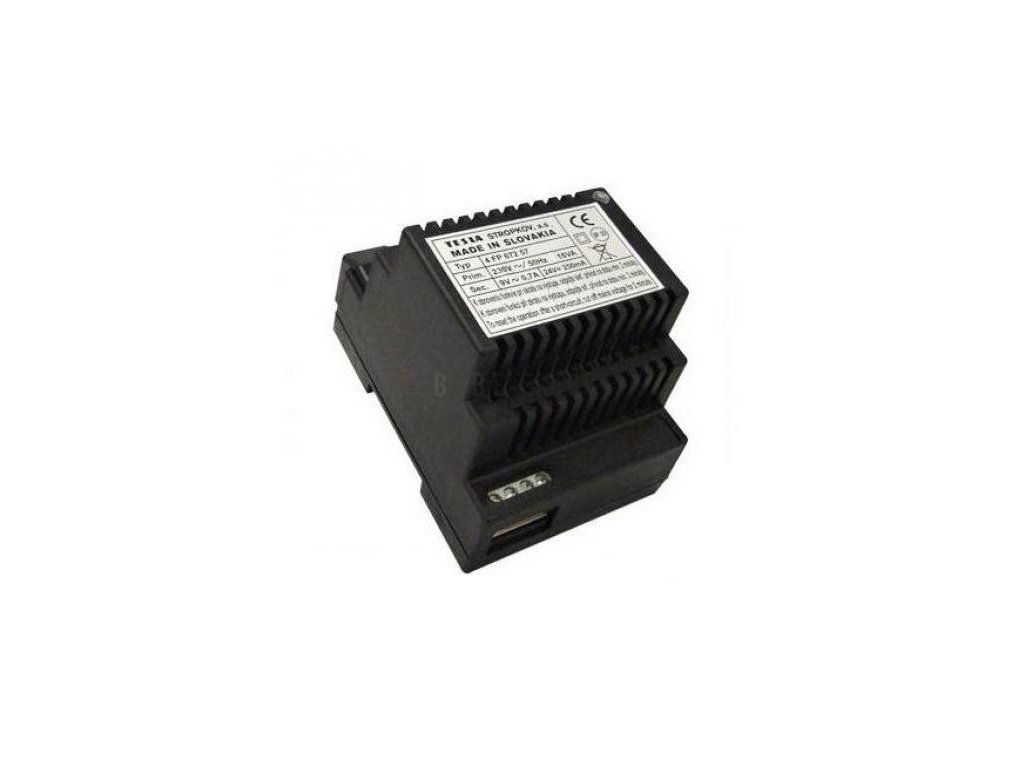

Síťový zdroj 4FP 672 57 má jištění primárního vinutí transformátoru a sekundárního vinutí pro "24V DC" realizováno pomocí elektronického, tepelně závislého prvku (termistor PTC). V případě zkratu na výstupech nebo dlouhodobého přetížení jistící prvky přeruší napájecí obvody, což je signalizováno zhasnutím nebo výrazným snížením jasu indikační LED diody. Po odstranění poruchy je nutné zdroj odpojit na dobu min. 2 minuty a po jeho opětovném připojení k síti se činnost zdroje obnoví v plném rozsahu.

Technické údaje:

• Napájecí napětí: 230 V, 50 Hz
• Výstupní napětí: 9 VAC / 0,7 A a 24 VDC / 250 mA
• Výstupní napětí nejsou galvanicky odděleny
• Stupeň ochrany: IP 20
• Rozměry: 70 (4xDIN) x 99 x 67 , 5 mm (šxhxv)
• Náhrada za 4FP 672 49
• Hmotnost: 0,6 kg
• Provozní prostředí: - 5 až + 40 °C, vlhkost: max 80%

Zapojení síťového zdroje do systému
Určeno pro systém do 50 účastníků při přímé volbě a 100 účastníků při kódové volbě.

V systému DDS s několika elektrickými vrátnými - EV (max. 8) se napájí každý EV vlastním síťovým zdrojem.

Síťový zdroj 4DIN se instaluje na DIN lištu, na kterou je přizpůsoben zadní kryt zdroje se zajišťovací západkou.
