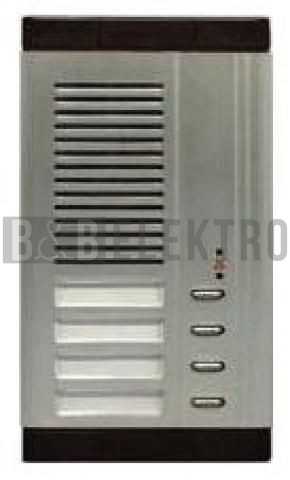

Modul elektrického vrátného EV4

Elektrický vrátný je zařízení umožňující hovorové spojení s domácím telefonem. Modul EV je osazen jmenovkami a tlačítky pro vyzvonění příslušného domácího telefonu. Při zatlačení vyzváněcího tlačítka na modulu EV, dochází k akustické signalizaci, která nás upozorňuje na vyzvonění příslušného DT.

Neobsahuje tlačítko podsvětlení a proto se nedoporučuje do výstavby tlačítkového tabla (pouze jako samostatný modul pro sestavu vrátného).

V modulu vrátného je použit elektromagnetický měnič ve funkcí mikrofonu a reproduktoru, který má impedanci 8 Ohm.

Technické parametry

• Vyzváněcí tlačítka: 4 + jmenovky
• Tlačítko podsvětlení jmenovek: 0
• Zápustná i povrchová montáž
• Provedení v designu TT94
• Frekvenční charakteristika: 300 - 400 Hz
• Přípojné napětí tlačítek: max. 12 V
• Rozměry (1 modul): 110 x 199 mm (š xv)
• Spolupracuje: domácí telefony DT ELEGANT, DT 93, DT85
• Napájení: síťové napáječe SN 4DIN, SN93
• Provozní prostředí: -25 až + 40 ° C, max. vlhkost 80%
• Povrchová úprava: eloxovaný hliník

Sada náhradních jmenovek a plastových krytek spolu se speciálním nástavcem na šroubovák a se šrouby, které slouží k upevnění modulů v tlačítkových panelech. Sada je standardně dodávána spolu s moduly EV a TT 94.
