Blok pro rozdělení fází UVB 100 L B, 1pól., 101A, 1000V, hnědý, na DIN 1003200 eleman

Blok pro rozdělení fází UVB 100 L B, 1pólový, 101A / 1000V, hnědý – eleman 1003200

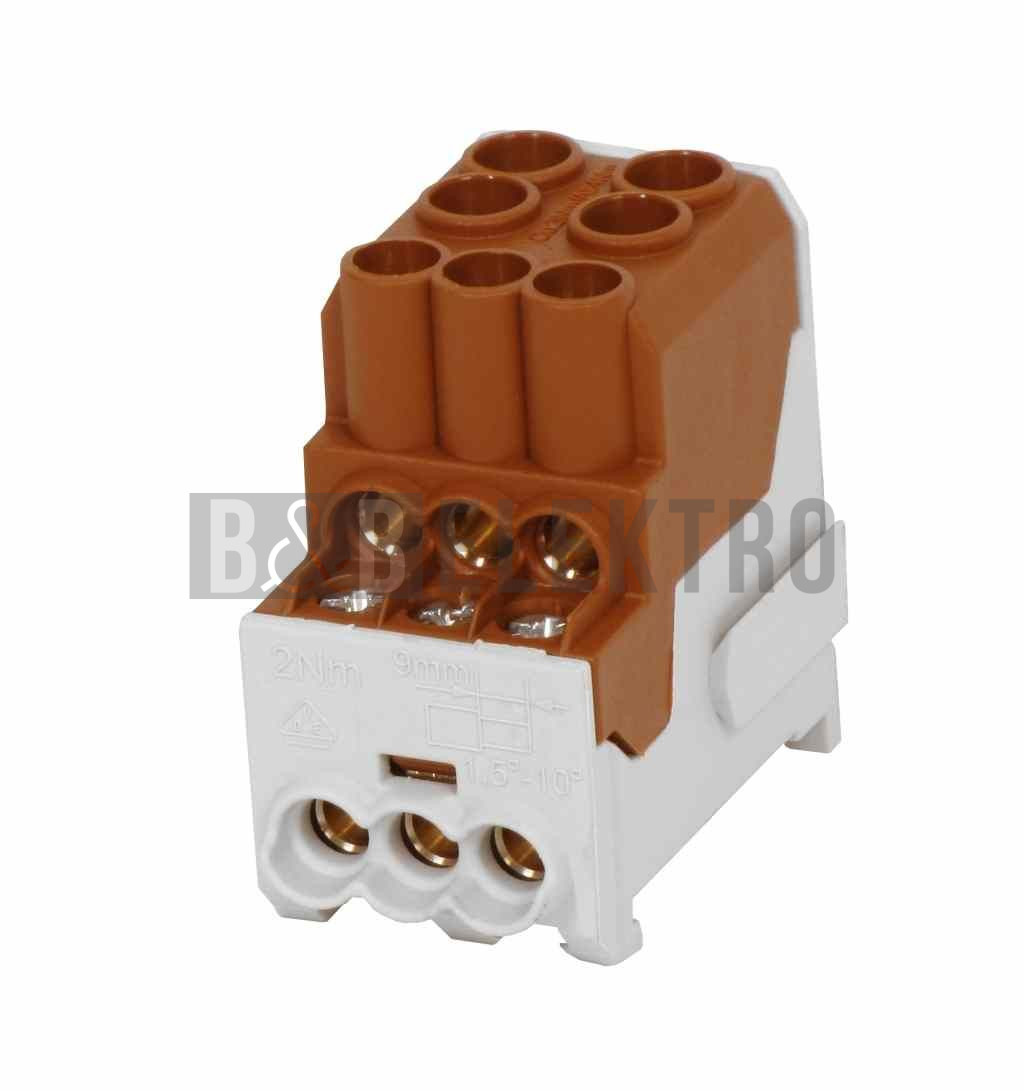

Eleman blok pro rozdělení fází UVB 100 L B 1003200 rozděluje jeden přívodní vodič na více výstupních obvodů v hlavním rozvodu. Pracuje při jmenovitém proudu 101 A a napětí 1000 V, přičemž konstrukce zajišťuje ochranu proti dotyku živých částí.

Montáž probíhá na DIN lištu, připojení vodičů je šroubové se dvěma vstupy a šesti výstupy. Blok přijímá vstupní vodiče o průřezu 2,5 až 25 mm² a výstupní vodiče o průřezu 1,5 až 10 mm², vhodné jsou jak masivní, tak vícedrátové vodiče. Provedení v hnědé barvě odpovídá standardnímu značení fázových vodičů v rozvaděčích, kde se blok používá pro rozdělení jedné fáze na více samostatných obvodů.

Technické parametry

• Jmenovitý proud 101 A
• Napětí 1000 V
• Počet vstupů: 2, počet výstupů: 6
• Vstupní průřez vodiče: 2,5–25 mm²
• Výstupní průřez vodiče: 1,5–10 mm²
• Montáž na DIN lištu, šroubové připojení
